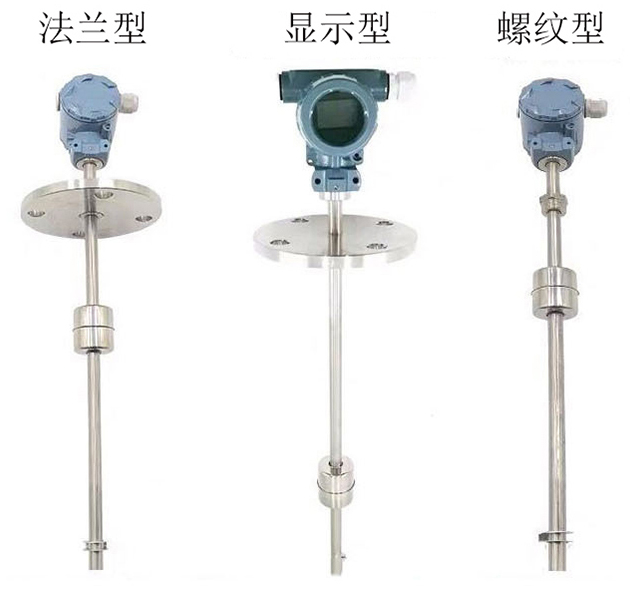

石油化工浮球液位計概述
浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。

石油化工浮球液位計結構原理
由液位傳感器和智能HART板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。

石油化工浮球液位計特點
1、智能電子部件由一塊主機板和一塊液晶屏組成；
2、可就地按鍵調整*程和零點；
3、可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改；
4、在采用HART協議的分散控制系統中同主機進行雙向通訊；
5、帶有EEPROM，不因斷電丟失數據。

石油化工浮球液位計參數
測量范圍：0~3500mm
供電電壓：12~36V  DC
輸出信號：兩線制4~20mA.DC疊加數字信號，由 用戶選擇開方或線性輸出；
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：
A：JB/T82.1-94(平面法蘭)   DN100   PN1.6 球φ90
B：JB/T82.1-94(平面法蘭)   DN80  PN0.6 球φ76
介質密度：≥0.65g/cm-3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65

石油化工浮球液位計分以下四種安裝方式
A：頂置安裝    B：側側安裝   C：側底安裝  D：支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)

對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖


石油化工浮球液位計接線方式

石油化工浮球液位計安裝、使用與維護
1、液位變送器的安裝位置，應正確選擇在液體波動小，避開或遠離液體介質進、出口處，減小介質流體對液位變送器部分的沖擊而產生的影響。
2、液位變送器的量程范圍超過3米，需管底定位。
3、液位變送器架裝固定時，所用角鐵支架與安裝零件均應做防腐處理。
4、液位變送器架裝固定時，用戶可根據實際情況用根角鐵支架或用，上、下二根角鐵支架固定。
5、擋圈必須安裝牢固，以免測量失靈或磁性浮子脫落。

訂貨須知
訂購UQZ磁性浮球液位計時請?zhí)峁┫铝袛?shù)據
型號規格
測量范圍
被測介質密度
工作溫度
工作壓力
