凝結水液位計,凝結水磁翻板液位計
凝結水液位計產品概述
磁翻板液位計是本公司引進、吸收國外同類產品,并加以吸收、消化、提高,按原化學工業部頒布的磁性液位計標準T21584-95研制生產的產品??捎糜诟鞣N塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封,防泄漏和適應高壓高溫、腐蝕性條件下的液位測量,具有可靠的安全性,它彌補了玻璃板(管)液位計指示不清晰,易破碎的不足,不受高、低溫度劇變的影響,不需多組液位計的組合。全過程測量無盲區,顯示醒目、讀數直觀,且測量范圍大。特別是現場指示部分,由于不與液體介質直接接觸,所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質,更顯其優越性。因此,它比傳統的玻璃管,板式液位計具有更高的可靠性、安全性、先進性、實用性。
凝結水液位計的結構特點
1、磁翻板液位計結構
液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180’液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的開關動作,實現開-關控制或報警。

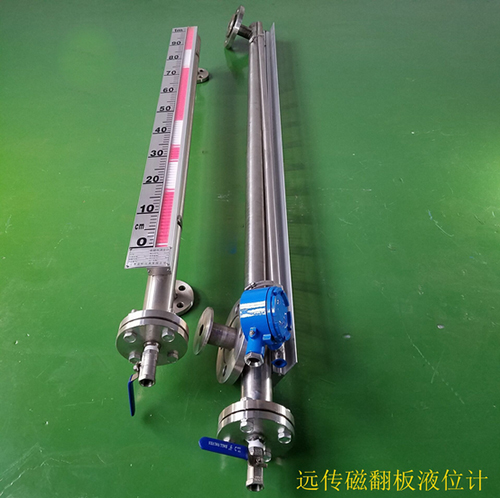

3、液位計電遠傳
在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。
凝結水液位計技術參數
安裝形式內容 | 側裝式 | 頂裝式 | |
安裝間距 (測量范圍) |
500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm |
500,800,1100,1400,1700, 2000,2500,3000mm |
|
工作壓力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
介質密度 | ≥ 0.5g/cm 3 | ≥ 0.76g/cm 3 | |
連接法蘭 | 不銹鋼 |
法蘭 20-40(D N 20 P N 4.0) (GB9119-88) |
法蘭 200-25(D N 200 P N 2.5) (GB9119-88) |
ABS | 法蘭 20-10(D N 20 P N 1.0) (GB9119-88) |
法蘭 200-6(D N 200 P N 0.6) (GB9119-88) |
|
主體材料 | ABS( 工作壓力 0.6MPa) 1Cr18Ni9T | ||
介質溫度 | -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) | ||
環境溫度 | -40 ℃ ~+70 ℃ | ||
示值誤差 | ± 10mm | ||
介質粘度 | ≤ 1st(10 - 4 m/s) | ||
上下限開關 輸出 |
1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 |
||
電遠傳連續顯示 |
1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型 |
凝結水液位計型譜
KM-UHZ | 廠家編號 | |||||||||||||
代號 | 含義 | T | 高溫型 | 基本類型 | ||||||||||
P | 普通型 | Y | 高壓型 | |||||||||||
D | 頂裝型 | H | 高溫高壓型 | |||||||||||
F | 防腐型 | B | 防爆型(Bd為隔爆型、Bi為本安型) | |||||||||||
R | 伴熱型 | |||||||||||||
代號 | 含義 | 4 | 4.0 |
過程壓力 (MPa) |
||||||||||
0 | 常壓 | 5 | 6.3 | |||||||||||
1 | 1.0 | 6 | 10.0 | |||||||||||
2 | 1.6 | 7 | 15.0 | |||||||||||
3 | 2.5 | 8 | 其他 | |||||||||||
代號 | 含義 | 4 | 0.75-0.9 |
介質密度 (g∕cm3) |
||||||||||
1 | 0.45-0.51 | 5 | 0.9-1.0 | |||||||||||
2 | 0.51-0.65 | 6 | 1.0-1.8 | |||||||||||
3 | 0.65-0.75 | |||||||||||||
代號 | 含義 | 2 | PVC/ UPVC | 主體材質 | ||||||||||
0 | 304 | 3 | 內襯F4(或PE) | |||||||||||
1 | 316/ 316L | 4 | 其他 | |||||||||||
0 | 翻柱現場顯示型 | 顯示方式 | ||||||||||||
1 | 變送輸出型 | |||||||||||||
2 | 翻柱附帶變送輸出型 | |||||||||||||
3 | 其他型 | |||||||||||||
0 | 無報警點 | 報警代號 | ||||||||||||
1 | 有一個報警點 | |||||||||||||
2 | 有兩個報警點 | |||||||||||||
3 | 其他 | |||||||||||||
X | 其他內容 如:量程(L) | 其他選項 |
凝結水液位計的使用注意事項
1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況,不定期清洗磁翻板液位計的主導管清除雜質;
