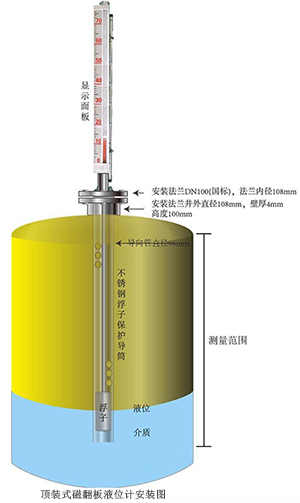

磁性浮子液位計測量液體時采用頂裝或旁通管側裝方式。磁性翻柱主體外加裝翻柱液位指示器、液位開關及液位變送器。磁單元置于浮球內部或通過頂桿與浮球相連，當浮球連帶磁單元隨液位變化時，使磁性色塊（磁性翻片）翻轉;磁性液位開關在對應液位點動作;同時液位傳感器在浮球磁力的作用下，輸出標準的變化電阻信號，再經過變送器把電阻信號轉換成4~20mA電流信號輸出。

1、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱翻黑心失靈或亂翻（若出現此現象待興衰液面平穩后可用磁鋼重新校正）



2、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出小液位計主體管外。待液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。



3、根據介質情況，可定期打開排污法蘭清洗主體管內沉淀物質



4、側裝式液位與被測容器的上下分液管間各裝一只截止閥門以便打開或總裝淮液位計，另一方面為維修液位帶來方便。在上下截止閥門關閉時，可打開磁性浮子液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。



5、配套遠傳液位計變送器與二次儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。



6、選用液位控制器，其觸點容量，均以阻性負載設計如用非阻性或大功率負載則要用中間繼電器轉換。



7、對液體介質中含有懸浮雜質和親磁物質的場合，不宜用本磁性浮子液位計（因為這些雜質會對浮子組件造成卡阻）



8、側裝式液位計的“沉筒距”此參數用戶必須了解，該參數與介質密度有關，根據浮力原理，浮子組件的長度與介質密度有關，故在選用、設計時必須考慮不同的介質有不同的詳細

磁性浮子液位計的四種正確連接方式



連接方式的選型很重要，為什么這么說？比如像生產衛生食品的企業，他們就要求能夠用快裝的，安裝方便的，又要衛生，所以每家企業需求點是不一樣的。所以對于廠家來說，和客戶溝通時，必然會問對方磁性浮子式液位計的連接方式是什么來保證能夠正常連接，這時有部分客戶可能不是太理解這個方面，不管是廠家還是客戶，跟客戶講解清楚還有必要的。為了能讓客戶選到自已合適的連接方式，瑞凌重點講解磁性浮子液位計有四種正確種連接方式



一、法蘭連接：這種銜接方式是比擬傳統的，磁性浮子式液位計的兩端都有能夠銜接的法蘭，在與管道銜接的時分，只需把兩端的法蘭與管道上的法蘭用螺栓固定好就能夠了，這種銜接能夠單向裝置。這種銜接的傳感器體積比擬小，只合適在小管道中運用。



二、衛生型連接：如今一些小口徑的管道采用的就是這種銜接，常常也把衛生型銜接稱作是卡箍式銜接，經過這種銜接，能夠快速裝置和拆卸流量計，其日常清洗和維護也是很便當?shù)?。平均含有液固兩相懸浮的液體，如泥漿、礦漿、紙漿等。



三、夾裝連接：這種銜接方式比擬先進，一些本身沒有法蘭的流量計采用的是這種銜接，能夠用螺栓夾持在管道兩個法蘭之間，銜接方式比擬簡單。大家有必要曉得磁性浮子式液位計的裝置辦法，在停止夾裝銜接的時分就不會呈現錯誤了。



四、螺紋連接：也有一些小口徑的流量計采用的是螺紋銜接，普通在醫療、食操行業中會運用這種銜接方式。另外，這種銜接在石油、勘探中也有一定的應用。
