消防水池液位計價格,消防水液位計
消防水池液位計有兩種主要品種,分別采用不銹鋼本體內襯聚丙烯(PP)和聚四氟乙烯(PTFE)工藝,有很高的結構強度和耐腐蝕性,可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。
消防水池液位計的優點
1、結構簡單、堅固牢靠、無需專門維護。
2、直接顯示液位高低,不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
3、翻板工作無需電源,無需斷開的情況下也能顯示液位變化和報警。
4、可用于真空、高壓、高溫的環境,對密度低的液體也可適用。
5、耐腐蝕性能強,適用于大多數腐蝕性液體。
消防水池液位計主要技術指標
1、量程范圍:300~19000
2、介質密度(g/cm3):0.5~2
3、介質粘度: ≤0.02Pa.S
4、工作溫度℃:-40~350
5、壓力等級(MPa):≤32
6、測量精度:≤±10
7、安裝方式:側裝式、頂裝式、底裝式
8、防護等級:IP65
9、防爆等級:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、傳輸方式:4~20mA 或 開關量
11、接口法蘭:PN4.0 DN25 HG20593(側裝式);PN1.0 DN100 HG20593(頂裝式、底裝式),可以根據用戶的需要特殊定制。
注:當液位計安裝受環境影響,空間位置L1<300訂貨時應明顯提出。

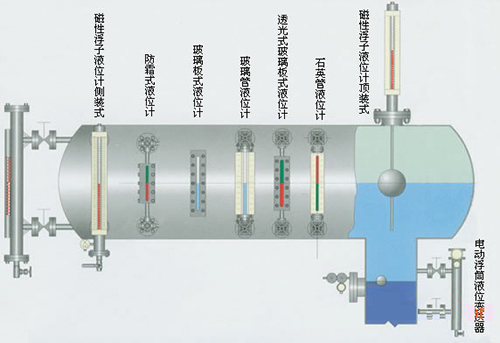

消防水池液位計結構及原理

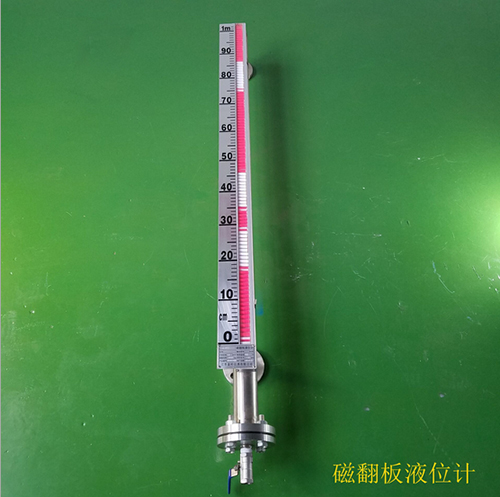

1、基本型:
根據浮力原理,浮子在測量管內隨液位的升降而上、下移動,浮子內的永久磁鋼通過耦合作用,驅動紅、白色翻柱翻轉180°,液位上升時翻柱由白色轉為紅色,下降時由紅色轉為白色,從而實現液位指示。

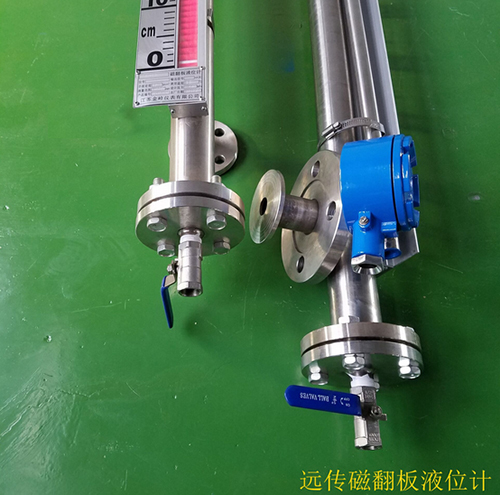

2、電遠傳:
在浮子液位計上安裝變送器,通過浮子上下移動,經磁耦合作用使導桿內測量元件依次動作,獲得電阻信號變化,轉換成0~10mA或4~20mA的標準信號輸出,與顯示儀表或計算機連接,達到遠傳目的。
3、上下限開關輸出:
在液位計立管上由用戶設定上、下限位置安裝控制器,控制器內帶有自保持作用的舌黃開關,利用磁性浮子隨液位移動使黃片開關動作時,實現報警或限位控制。
系統構成及接線
1、上下限開關輸出:
由具有自保持作用的舌黃開關和轉換器組成,舌黃開關和轉換器分別安裝于現場和控制室,由轉換器提供三對觸點開關。
2、電遠傳:
由測量單元和變送單元兩部分組成。
3、本安防爆:
a帶本安防爆,上、下限開關輸出型
防爆開關由舌黃開關和帶繼電器觸點的安全柵組成,可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體,*高表面溫度組別T4(135℃)。
c使用注意事項
①變送器外殼設有外接地,用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜,芯線截面積>0.5m,電纜允許分布電容為0.8μF
消防水池液位計應用須知
l、側裝式液位計與被測容器的上下分液管間*好各裝一只截止閥門以便打開或關閉液位計;另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘,注入清水即可清洗液位計的主體。
2、安裝液位計時,法蘭中心線垂直度≤4‰,當液位計的測量范圍大于3米時,需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線,要求連線的芯線截面面積應大于0.8mm。.與交流電源同路平行鋪設時,至少應保持20厘米以上的間距,*好單獨穿鐵管鋪設,或用屏蔽二芯電纜鋪設,屏蔽層只能一端接地。
4、選用液位控制器,其觸點容量均以阻性負載設計,如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合,不宜使用本液位計,因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。
消防水池液位計型譜
□ | 配套儀表及附件內容 | ||||||||||
O | 盲板法蘭,不配排污閥 | ||||||||||
L | 液位計底部配排污閥 | ||||||||||
O | 無液位報警開關 | ||||||||||
H | 高位報警開關AK-3型,有記憶功能,故障不排除,信號不消除 | ||||||||||
L | 低位報警開關AK-4型,有記憶功能,故障不排除,信號不消除 | ||||||||||
B | 高位、低位報警開關全配,有記憶功能AK-3型和AK-4型 | ||||||||||
G | 高位報警開關,區域型報警AK-1型 |
附DF-1型轉換言放大器壹臺 PF113A插座壹只 JTX-012-22F大功率繼電器(單點:壹只,雙點貳只)PF083A插座 |
|||||||||
D | 低位報警開關,區域型報警AK-1型 | ||||||||||
Q | 高位、低位報警開關全配,區域型報警AK-1型貳臺 | ||||||||||
S | 高位和低位一體化型報警開關,區域型報警AK-2型 | ||||||||||
O | 無液位控制開關 | ||||||||||
H | 上限控制開關,單點干黃CK-1型 | ||||||||||
L | 下限控制開關,單點干黃CK-1型 | ||||||||||
B | 上限、下限控制開關全配,單點干黃CK-1型貳付 | ||||||||||
W | 上限、下限控制開關一體化,雙點干黃CK-2型 | ||||||||||
T | 上限控制開關,霍爾型傳感器CK-3型 | ||||||||||
L | 下限控制開關,霍爾型傳感器CK-4型 | ||||||||||
E | 上限、下限控制開關全配,霍爾型傳感器CK-3型貳付 | ||||||||||
C | 上限、下限控制開關一體化,霍爾型傳感器CK-4型 | ||||||||||
O | 無遠傳變送器裝置 | ||||||||||
R | 配LB型捆綁式變送器,輸出二線制4-20mADC | ||||||||||
S | 靜壓式遠傳變送器,(URS-100)輸出二線制4-20mADC | ||||||||||
O | 普通防水型 | ||||||||||
B | 本質安全型ibⅡCT4,可配齊納安全柵或IS4041-Ex隔離柵 | ||||||||||
Bd | 隔爆型dⅡCT4 | ||||||||||
O | 不配遠傳顯示儀表 | ||||||||||
A | 數字、光柱顯示調節報警儀 XGTH-510(豎式) | ||||||||||
B | 數字、光柱顯示調節報警儀 XGTA-810(橫式) | ||||||||||
C | 數字顯示調節報警儀 XMTA-810(橫式) | ||||||||||
E | 雙光柱液位顯示儀 XGH-202(豎式) | ||||||||||
D | 智能型液位/容量(重量)顯示調節儀XMT-620(橫式) | ||||||||||
-□□□□ | 測量范圍 | ||||||||||
-□□ | 介質密度(g/cm3) | ||||||||||
- | D | 開口常壓容器 | |||||||||
□ | 工作壓力(MPa) |
