乙醛液位計,乙醛儲罐液位計
發布時間:2020-11-16 06:18:34??點擊次數:1498次
乙醛液位計有兩種主要品種,分別采用不銹鋼本體內襯聚丙烯(PP)和聚四氟乙烯(PTFE)工藝,有很高的結構強度和耐腐蝕性,可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。
磁翻板液位計有不銹鋼主體內襯聚四氟乙烯(PTFE)和不銹鋼內襯聚丙烯(PP)兩種,適合腐蝕性介質的測量。
(PTFE:聚四氟乙烯)適用于腐蝕性介質且工作溫度又較高場合的液位測量,采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝,結構可靠,使用壽命長。是氫氟酸等強腐蝕性介質液位測量的選擇。
(PP:不銹鋼本體內襯聚丙烯)適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好,溫度及壓力較低時選用此產品性?xún)r(jià)比較高。

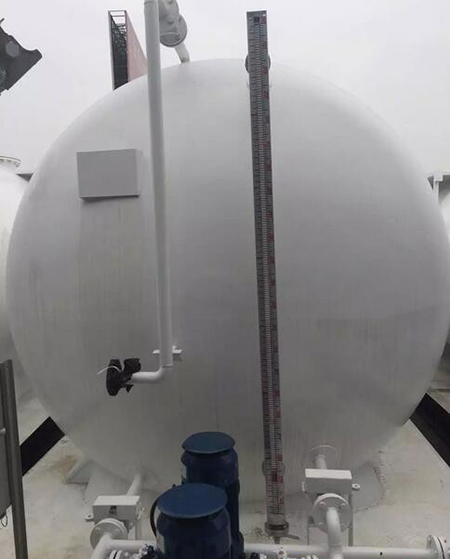

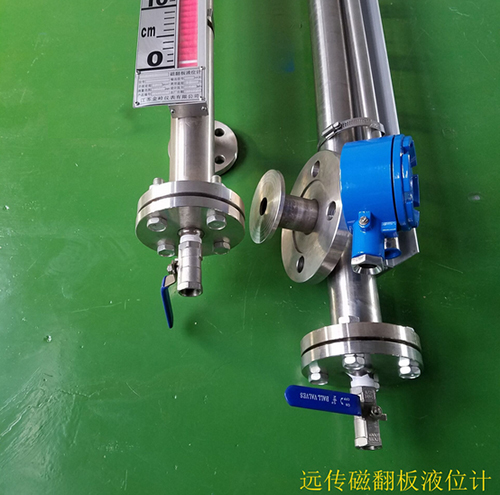

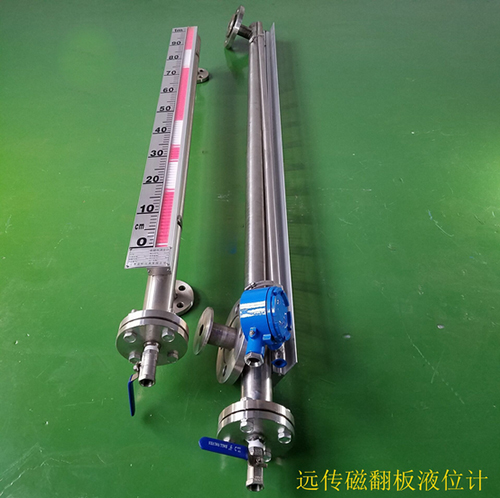

用戶可根據工程需要,配合遠傳變送器使用,可實現就地?cái)?shù)字顯示,以及輸出4~20mA的標準遠傳電信號,以配合記錄儀表,或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用,對液位監控報警或?qū)M(jìn)液出液設備進行控制
備注:其實如果腐蝕性不大而且不符合上面的工況,但是卻需要防腐,那么一般性的弱腐蝕性液體選用304不銹鋼或者316L不銹鋼也可以。
乙醛液位計工作原理
磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨?,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm,因此,液位指示誤差為±10mm。
主要結構:
⑴(普通型),它是由本體、浮子、面板框等部件組成。液位計與容器上下法蘭連接,連接時中間加閥門,安裝在一側。它適用于在不需要保溫或冷卻,且介質對奧氏體不銹鋼不腐蝕的場合。
⑵(保溫型),它的結構在(1)型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保溫系統相連接,通過開啟閥門的大小即可達到所需要的溫度。
⑶(側頂型),它是由磁性浮球、浮標、側裝本體組件、面板框等部件組成,顯示位置為側面頂部,適于高溫、高粘稠介質或側開孔容器。
⑷(頂裝型),它是有面板框、頂裝本體組件、導向管、浮球等部件組成,顯示位置為頂部,適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
⑸(抽真空型),它的結構在⑴型的基礎上增設真空管,使液位計本體與外界隔離,適用于保溫、加熱、隔熱、降溫等場合。
⑹(襯四氟型),它的結構是在⑴型的基礎上內襯聚四氟乙烯,適用于常溫、常壓耐腐蝕性場合。
乙醛液位計產品特點
1、適用范圍廣、安裝形式多樣,適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離,密封性能好,防泄露、適應高壓、 高溫、腐蝕條件下的液位測量,可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整,功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大,觀察方向可任意改變。
4、耐振動性能好,能適應液位波動大的情況下工作 結構簡單,安裝方便,維護費用低。
5、帶精美的磁鋼校正器,現場隨意校調技術參數。
乙醛液位計技術參數
1、測量范圍:300~15000mm
2、準確度:±10mm,±16mm
3、翻柱直徑:10mm,16mm
4、工作壓力:≤2.5Mpa(2.5MPa以上可另行設汁) 防腐型≤0.6Mpa
5、介質密度(g/cm3):0.5~2
6、介質溫度:-20℃ +250℃(特殊要求可達450℃)
7、介質粘度:≤0.4Pa•S,對于粘度大的介質或溫度低時易結品的介質,可根據用用戶要求選 用加熱型夾套式液位汁。
8、環境振動:頻率≤25Hz,振幅≤0.5mm
9、跟隨速度:≤0.08m/s
10、安裝方式:側裝式、頂裝式、底裝式
11、防護等級:IP65
12、防爆等級:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
13、傳輸方式:4~20mA 或 開關量
14、連按法蘭:20592~20635-97法蘭標準,若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁性液位計連接法蘭采用20595-用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa,密封面形式突面或凸面,如有特殊要求可在訂貨時注明。
乙醛液位計的正確組裝使用及維護
1、磁翻板液位計本體周?chē)蝗菰S有導磁物質接近,禁用鐵絲固定,否則會影響磁翻板液位計的正常工作;
2、如用戶自行采用伴熱管路時,必須選用非導磁材料,如紫銅管等。伴熱溫度根據介質情況確定;
3、磁翻板液位計安裝必須垂直,磁翻板液位計與容器引管間應裝有球閥,便于檢修和清洗;
4、介質內不應含有固體雜質或磁性物質,以免對浮子造成卡阻;
5、使用前應先用校正磁鋼將零位以下的小球置成紅色,其它球置成白色;
6、打開底法蘭,裝入磁性浮子(注意:重端帶磁性一端向上,不能倒裝。);
8、應根據介質情況,不定期清洗主導管清除雜質;
9、對超過一定長度(普通型>3米、防腐型>2米)的液位計,需增加中間加固法蘭或耳攀作固定支撐,以增加強度和克服自身重量;
10、磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
11、當配有遠傳配套儀表時需做到如下幾條:
(1)、應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
(2)、遠傳配套儀表上感應面應面向和緊貼主導管;
(3)、遠傳配套儀表零位應與液位計零位指示處在同一水平線上;
(4)、遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設;
(5)、接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作,接線盒在檢修或調試完成后應及時蓋上。
乙醛液位計安裝要求
⑴液位計必須垂直安裝,偏差≤3mm。
⑵液位計測量范圍超過4.5米時,在上下法蘭中間應增設中間支撐。
⑶筒體保持100mm距離內不能有吸磁性材料。
⑷浮子裝入筒體時,切勿將浮標上下顛倒(磁性端在上)。
⑸仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。
⑹保溫型液位計除按以上要求安裝外,還必須連接冷卻或加熱系統。
⑺地下型液位計先把導管安裝在地下容器內,再把連接好的浮標、浮球、連桿裝入導管,然后安裝上半部。
乙醛液位計型號
型號 | 代碼 | 說明 | ||||||
KM-UHZ | □ | □ | □ | □ | □ | □ | □ | |
安裝方式 |
C D |
側裝時 頂裝時 |
||||||
主體材質 |
1 2 |
ABS(僅適用于公稱壓力為0.6MPa時) 1Cr18Ni9Ti |
||||||
公稱壓力 |
1 2 3 4 |
0.6MPa 1.6MPa 2.5MPa 4.0MPa |
||||||
型式 |
1 2 3 4 5 |
基本型 上下限開關輸出型 電遠傳型(0~10mA輸出,220V AC) 電遠傳型(4~20mA輸出,24V DC) 本安防暴電遠傳型(4~20mA輸出,24V DC) |
||||||
安裝間距 | L | 測量范轉 | ||||||
安裝深度 | L1 | 頂裝式、0~3000mm任選 | ||||||
介質密度 | ρ | g/cm3 |
1、側裝式采用不銹鋼材質時,測量范圍=安裝間距。采用ABS材質時,測量范圍=安裝間距L-150mm。
2、安裝間距(測量范圍)尺寸系列:500, 800, 1100, 1400, 1700, 2000, 2500, 3000, 3500, 4000, 4500, 5000
定貨須知 :
l 、定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
2、用戶如使用法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或?yàn)槟O(shè)計制造特殊產品。
3、用戶須根據下表自備法蘭及密封墊等連接件。
