智能冷凝水液位計,冷凝水專用液位計,冷凝水儲罐液位計
UHZ系列智能冷凝水液位計主要用于石油、化工、煉油、醫藥、食品、酒業、飲料等行業中各類儲液罐、分離罐、反應罐、發酵罐內液體、油品、液化氣、強酸堿液、弱酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器及其他壓力容器內與1Cr18Ni9Ti 、316L。1Cr18Ni9Ti+PTFE(內襯聚四氟乙烯)及與PVC塑料相容的介質的液位測量與顯示、多點液位開關輸出、電遠傳(4~20mA、0~10mA DC)輸出。安裝形式有標準型、頂裝型、浮球液位計、保溫型、防霜型等供您選擇使用。工作原理及基本結構 UHZ 系列液位計是根據浮力和磁性原理,利用測量筒內磁性浮子隨被測液面的升高或降低,通過磁場的吸引力,使測量筒外部顯示器上的雙色翻柱隨之翻轉實現了顯示被測液面位置的目的。磁翻板液位計以紅色來指示液體部分,以白色來指示無液或汽體部分,也可選擇白色表示液體部分紅色表示無液或汽體部分。

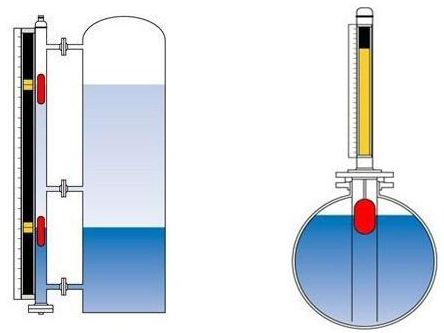

智能冷凝水液位計工作原理
在桶槽外側裝置延伸旁路管,由旁路管外加裝液位指示器,將裝有磁鐵的浮球放進旁路管內,因磁性色片內裝著與浮球磁性相反之磁鐵,所以當浮球上升時會吸引磁性色片翻動,磁性色片顏色會由白色翻為紅色(或銀色翻為金色),以指示實際液面高度。
智能冷凝水液位計特點及適用場所
1、適用于高溫、高壓力、強酸、強堿及防爆要求、結構簡單、可靠耐用,可加裝多種選購配件使控制更加容易。
2、加裝液位傳送器及磁性開關,不須停機可**安裝或調整。
3、若電源中斷,現場磁性開關亦不受影響,準確性高。
4、每10公分加一不同顏色的色片,使液位容易辨識。
5、舍用于染整設備、廢水處理、發電廠、化工設備,熱煤油鍋爐和石化工業等

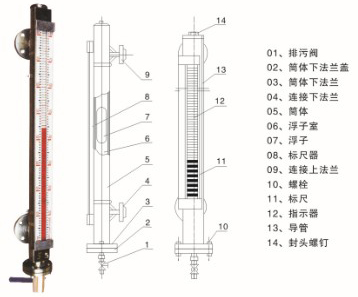

智能冷凝水液位計的結構特點
1、磁翻板液位計結構
液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180’液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的簧片開關動作,實現開-關控制或報警。
3、液位計電遠傳
在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。
智能冷凝水液位計技術參數
1、測量范圍:200—12000mm
2、測量精度:±10mm
3、介質密度:≥0.5g/cm3
4、工作壓力:0-15MPa(其他特殊要求可訂制)
5、工作溫度:-40~450℃(訂貨時需注明溫度范圍)
6、介質粘度:≤0.4Pa.s(對粘度大或低溫易結晶介質要選用夾套型)
7、測量界位比重差:0.15g/cm3
8、本廠出廠連接法蘭尺寸:DN20PN2.5(公管制)連接法蘭采用化工部1998年發布的H(120592—20635—97法蘭標準.若采用其他法蘭標準請用戶在訂貨時注明.法蘭連接孔分布形狀:正方形.
9、輸出信號:二線制4—20mADC
10、出線接口螺紋:M20*1.5內螺紋
11、防護等級:IP65
12、防爆等級:dIIBT4—6iaIICT4—6
智能冷凝水液位計的使用注意事項
1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況,不定期清洗磁翻板液位計的主導管清除雜質;
智能冷凝水液位計型譜
KM-UHZ | 磁翻板液位計 | |||||
代碼 | 安裝方式 | |||||
2 | 側裝式 | |||||
3 | 頂裝式 | |||||
代碼 | 主體材質 | |||||
1 | ABS | |||||
2 | 304 | |||||
3 | 316L | |||||
4 | 304+PTFE | |||||
代碼 | 公稱壓力 | |||||
1 | 0.6Mpa(僅適用于主體材質為ABS時) | |||||
2 | 1.6Mpa | |||||
3 | 2.5Mpa | |||||
4 | 4.0Mpa | |||||
代碼 | 輸出形式 | |||||
1 | 基本型(現場顯示) | |||||
2 | 帶上、下限開關輸出 | |||||
3 | 帶電遠傳(0~10mA輸出,220V,AC) | |||||
4 | 帶電遠傳(4~20mA輸出,24V,AC) | |||||
5 | 帶本案防爆型遠傳(4~20mA輸出,24V,AC) | |||||
安裝間距(測量范圍) | ||||||
L1 | 安裝深度(頂裝式)(0~4000mm任選) | |||||
介質密度g/cm³ |
1、如果您設計的過程連接法蘭且與我公司的型號不同,或者采用其它標準,我們可以按照您的要求供貨;
2、儀表的測量范圍為兩個連接法蘭的中心距(頂裝型除外),其中下連接法蘭的中心即為儀表指示的零點;
3、儀表的測量范圍為兩個連接法蘭的中心距(頂裝型除外),排污閥距離法蘭中心距的長度由適用介質的密度來確定
4、您應保證設備上連接法蘭的端面具有恰當?shù)钠矫娑?、垂直度、中心距,以保證我們的產品的安裝和使用;
5、浮子室(或者稱為主體管)內應保持清潔而不應有雜質,特別是鐵磁性物質。當介質不清潔時,應增加吸附或過濾裝置,以確保儀表正常工作。
